基础概念

坐标

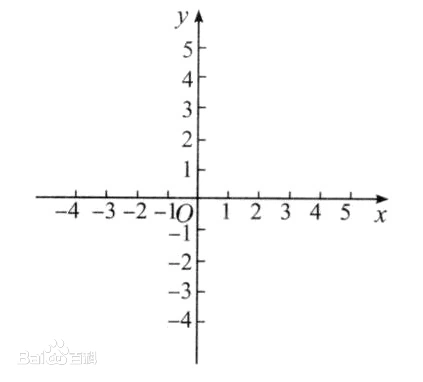

Spx中舞台(stage)的坐标系为直角坐标系（Rectangular Coordinates），其舞台原点(stage origin)为（0，0）为直角坐标系的原点（origin）

坐标系

精灵(sprite)

可以理解为一个在舞台中演出的角色，每个精灵都可以编写其配置信息决定其表现，以及通过编写spx 代码控制其行为逻辑

下图即为一个精灵(sprite)在舞台(stage)上展示的效果，其配置信息决定了精灵的显示效果

{
  "costumes": [
    {
      "name": "calf-0",
      "path": "1.png",
      "x": 55,
      "y": 50
    }
  ],
  "costumeIndex": 0,
  "heading": 90,
  "isDraggable": false,
  "rotationStyle": "normal",
  "size": 1,
  "visible": true,
  "x": 0,
  "y": 0
}

在接下来的内容中，将会对以上配置信息一一进行介绍

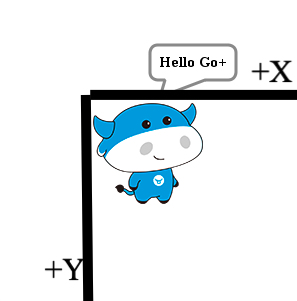

精灵坐标系（sprite-coordinate)

以精灵左上角作为坐标原点，水平线设为x轴，垂直线设为y轴，定义向右向下为x、y轴的正方向，反之为负，在造型(costume)中的配置也为参考该精灵坐标系，即使精灵的位置坐标(sprite position)更改，其内部坐标系也不会更改

坐标系

定位原点/位置坐标 (sprite position)

精灵的定位原点（sprite origin）在它的左上角
一个精灵将围绕着它的原点进行旋转
配置信息中的x与y 配置了该精灵的中心点离定位原点(origin)的向x轴和y轴的偏移距离

我将展示几个例子方便理解配置，在以下例子中，我们不设置造型(costume)的造型中心点，均默认为0（后续内容会介绍），且配置heading为90

{
  "costumes": [
    {
      "name": "calf-0",
      "path": "1.png",
      "x": 0,
      "y": 0
    }
  ],
  "costumeIndex": 0,
  "heading": 90,
  "isDraggable": false,
  "rotationStyle": "normal",
  "size": 1,
  "visible": true,
  "x": 0,
  "y": 0
}

该例子中，小牛的配置信息为x:0 y:0，且因为精灵的定位原点(sprite origin）在精灵的左上角,所以小牛出现在了坐标轴的第四象限的位置。

而我们继续配置其x为50 y为50，则小牛会沿着x轴和y轴各位移50个单位，其值为负，则会沿着x轴和y轴的反方向移动,这里不过多演示

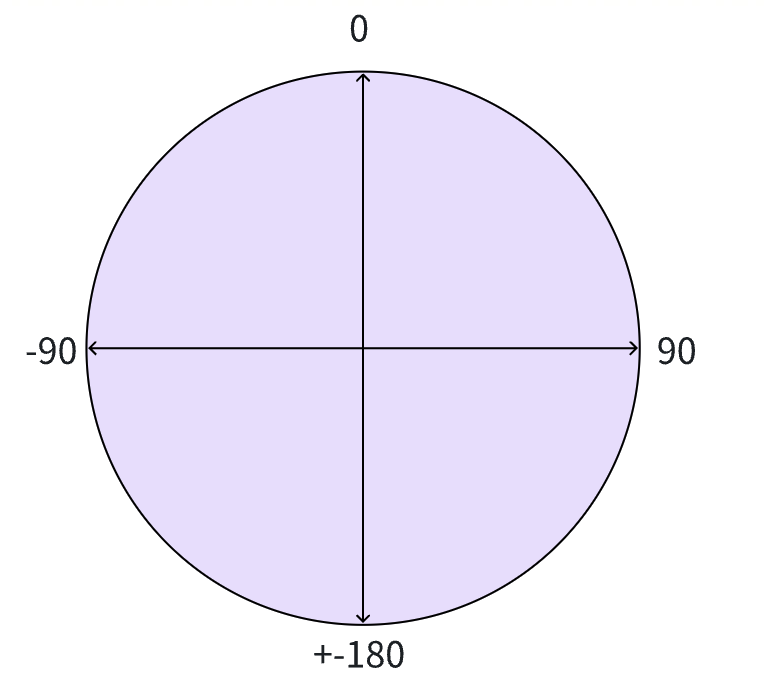

朝向(heading)

heading参数决定了精灵的朝向，其值为角度，默认角度为0，允许输入范围为0 ～ +- 180

在该角度系统中，我们以一个平面直角坐标系来理解，水平的为X轴，向右为正向左为负，垂直的为Y轴向上为正，向下为负。而在该角度系统中，0 为 y轴正方向，90 为 x轴正方向，+-180为 y轴负方向，-90 为 x轴负方向；

从y轴正方向顺时针旋转到y轴负方向，则为从 0依次增大到 +180
从y轴正方向逆时针旋转到y轴负方向，则为从 0依次减小到 -180

sprite

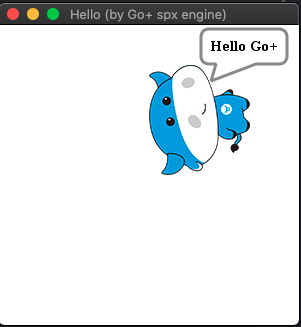

在精灵的配置中，默认 heading 为 0,则默认为在舞台的平面直角坐标系中，朝向为垂直朝上，并且因为其定位原点（sprite origin）在该精灵的左上角，所以小牛即在舞台的第一象限展示

Alt text

而且当我们修改小牛的heading时，也会绕着其定位原点（sprite origin）原点旋转，当heading为90时，小牛朝向为水平向右，将展示在舞台的第四象限

造型(costume)

造型可以理解为精灵的一组造型图片，可以在对应的精灵配置文件中的costumes进行配置。

造型坐标 (costume position)

造型原点(costume origin)的初始位置为精灵的定位原点精灵在配置造型原点(costume origin)时的x y值时也就是在配置造型原点离定位原点(sprite origin) 的在精灵坐标系（sprite-coordinate）中的偏移量，

坐标系

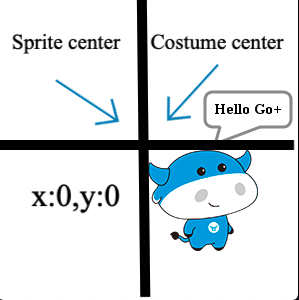

以下展示的为配置精灵的heading为90时的效果，costume position中配置的(x:0,y:0)则表示造型(costume)的中心点离精灵(sprite)的中心点的偏移量，所以在该精灵的配置为0,0的时候，精灵渲染在右下角

{
  "costumes": [
    {
      "name": "calf-0",
      "path": "1.png",
      "x": 0,
      "y": 0
    }
  ],
  "costumeIndex": 0,
  "heading": 90,
  "isDraggable": false,
  "rotationStyle": "normal",
  "size": 1,
  "visible": true,
  "x": 0,
  "y": 0
}

坐标系

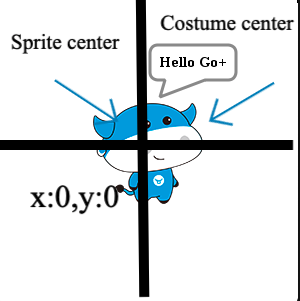

而在配置了造型原点(costume origin)为 x:55,y:50 的情况下,则代表造型原点(costume origin) 在精灵坐标系（sprite-coordinate）中的偏移量 ,也就是说造型原点(costume origin) 沿着x轴正方向偏移了55个单位，沿着y轴正方向偏移了50个单位，则该造型（costume）因为该设置其造型原点(costume origin)为精灵的中心，且因为该精灵的定位原点(sprite origin)离舞台原点(stage origin)偏移量，所以小牛展示在了舞台的正中心。

{
  "costumes": [
    {
      "name": "calf-0",
      "path": "1.png",
      "x": 55,
      "y": 50
    }
  ],
  "costumeIndex": 0,
  "heading": 90,
  "isDraggable": false,
  "rotationStyle": "normal",
  "size": 1,
  "visible": true,
  "x": 0,
  "y": 0
}
